Dulap complet automat pentru gaze speciale cu control PLC

Introducere

Pe măsură ce tehnologia semiconductorilor continuă să avanseze către noduri de proces mai mici și randamente de producție mai mari, cererea de sisteme de gestionare a gazelor speciale, sigure, precise și inteligente, nu a fost niciodată mai mare. Gazele toxice, corozive, inflamabile, piroforice și de înaltă puritate sunt utilizate pe scară largă în fabricarea semiconductorilor, producția de panouri fotovoltaice, producția de LED-uri, procesarea farmaceutică, cercetarea de laborator și sinteza materialelor avansate. Gestionarea acestor gaze în siguranță necesită mult mai mult decât stocarea tradițională a gazelor - necesită o soluție inteligentă de livrare a gazelor, capabilă de monitorizare continuă, control automat și răspuns rapid la situații de urgență.

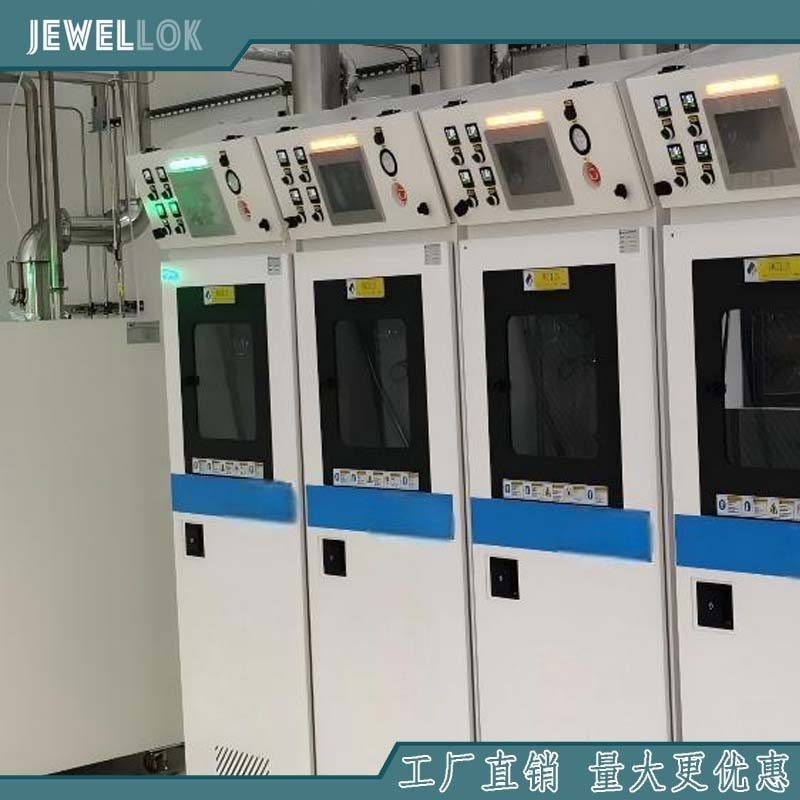

O dulap de gaze speciale complet automat cu control PLC reprezintă cea mai recentă generație de tehnologie de gestionare a gazelor industriale. Spre deosebire de dulapurile de gaze manuale convenționale, sistemele controlate de PLC integrează automatizare programabilă, monitorizare în timp real, interblocări de siguranță avansate, funcții de comutare automată, comunicare la distanță și gestionare completă a alarmelor într-o singură platformă inteligentă.

Acest articol explică principiile de funcționare, componentele cheie, caracteristicile tehnice, avantajele, aplicațiile și criteriile de selecție ale dulapurilor complet automate pentru gaze speciale, demonstrând de ce acestea au devenit o parte esențială a sistemelor moderne de fabricație a semiconductorilor și de livrare a gazelor de înaltă puritate.

Ce este o dulap complet automat pentru gaze speciale?

O dulap pentru gaze speciale complet automat este un sistem de siguranță închis, special conceput pentru depozitarea, controlul, monitorizarea și distribuirea în siguranță a buteliilor de gaz periculoase sau de înaltă puritate.

Dulapul oferă mai multe niveluri de protecție, asigurând în același timp alimentarea continuă cu gaz a echipamentelor de producție.

Gazele tipice includ:

• Silan (SiH₄)
• amoniac (NH₃)
• Clorura de hidrogen (HCl)
• Clor (Cl₂)
• Fluorura de hidrogen (HF)
• Triclorură de bor (BCl₃)
• Fosfină (PH₃)
• Arsină (AsH₃)
• Trifluorură de azot (NF₃)
• Hexafluorură de sulf (SF₆)
• Azot de înaltă puritate
• Heliu
• Argon
• Hidrogen
• Oxigen

Deoarece multe dintre aceste gaze sunt toxice, piroforice, corozive sau explozive, standardele internaționale de siguranță impun sisteme de manipulare extrem de automatizate, cu monitorizare continuă și protecție în caz de urgență.

Înțelegerea tehnologiei de control PLC

PLC este prescurtarea de la Controler Logic Programabil (Programmable Logic Controller ), un computer industrial conceput pentru automatizare extrem de fiabilă.

Spre deosebire de sistemele tradiționale bazate pe relee, controlerele PLC oferă:

• Viteză de răspuns mai rapidă
• Programare flexibilă
• Control logic inteligent
• fiabilitate ridicată
• Întreținere ușoară
• Comunicare în rețea
• Înregistrarea datelor
• Diagnosticare de la distanță

În interiorul unui dulap de gaze speciale, PLC-ul servește ca unitate centrală de control care coordonează fiecare secvență operațională.

Colectează continuu semnale de la senzori, execută logica programată, controlează supapele pneumatice, activează alarmele, comunică cu sistemele de automatizare a fabricii și efectuează proceduri de oprire de urgență ori de câte ori sunt detectate condiții anormale.

Componentele principale ale unui dulap de gaz complet automat

O dulap modern pentru gaze speciale, controlat de un PLC, este alcătuit din mai multe subsisteme integrate.

Compartimentul buteliei de gaz

Dulapul adăpostește în siguranță unul sau mai multe butelii de gaz într-o incintă etanșă.

Compartimentul include de obicei:

• Sisteme de restricționare automate ale cilindrilor
• Sistem de ventilatie
• Izolarea scurgerilor de gaze
• Construcție rezistentă la foc
• Materiale rezistente la coroziune

Sistem de control PLC

PLC-ul primește semnale de la fiecare senzor din dulap.

Parametrii monitorizați tipici includ:

• Presiunea gazului
• Presiunea cilindrului
• Presiunea liniei
• Debitul
• Temperatura
• Scurgeri de gaze
• Starea ușii
• Starea ventilației
• Condiție de oprire de urgență

Controlerul execută secvențe de operare automate fără intervenție manuală.

Interfața mașină umană (HMI)

Ecranul tactil HMI permite operatorilor să monitorizeze și să configureze dulapul.

Informațiile afișate includ:

• Presiunea gazului
• Starea cilindrului
• Starea supapei
• Istoricul alarmelor
• Diagnosticarea sistemului
• Mod de operare
• Consumul de gaz
• Mementouri de întreținere

HMI-urile moderne oferă interfețe multilingve cu afișaje grafice intuitive.

Ansamblu de supape pneumatice

Supapele pneumatice cu diafragmă de înaltă puritate controlează cu precizie debitul de gaz.

Aceste valve sunt acționate automat de ieșirile PLC-ului.

Avantajele includ:

• Comutare rapidă
• Fără operare manuală
• Repetabilitate ridicată
• Scurgere redusă
• Durată lungă de viață

Sistem de control al presiunii

Regulatoarele de presiune asigură o livrare stabilă a gazului.

Configurația tipică include:

• Regulator de cilindru
• Regulator de linie
• Transmițătoare de presiune
• Întrerupătoare de presiune
• Supape de relief

Reglarea automată a presiunii menține un debit constant în aval.

Sistem de detectare a scurgerilor de gaze

Mai multe detectoare de gaz monitorizează continuu siguranța dulapului.

Tehnologiile de detectare includ:

• Senzori electrochimici
• Senzori infraroșii
• Senzori cu semiconductori
• Senzori catalitici

Odată ce scurgerea depășește pragurile prestabilite, PLC-ul inițiază automat oprirea de urgență.

Sistem de ventilatie

Ventilația continuă prin evacuare previne acumularea de gaze periculoase.

Debitul de aer tipic variază între:

• 200–500 CFM

Monitorizarea fluxului de aer asigură respectarea standardelor de siguranță pentru semiconductori în camerele sterile.

Funcții de operare automată

Dulapurile de gaz controlate de PLC automatizează aproape fiecare procedură operațională.

Pornire automată

Operatorii inițiază pur și simplu secvența de pornire de pe HMI.

PLC-ul verifică automat:

• Închiderea ușii
• Operațiune de ventilație
• Starea detectorului de gaz
• Resetare oprire de urgență
• Condiții de presiune
• Pozițiile supapelor

Numai după ce sunt îndeplinite toate condițiile de siguranță va începe livrarea de gaz.

Schimbare automată a cilindrilor

Producția continuă necesită o alimentare neîntreruptă cu gaz.

Dulapurile cu doi cilindri trec automat de la un cilindru gol la un cilindru de rezervă plin.

Beneficiile includ:

• Zero întreruperi de producție
• Presiune stabilă
• Volum de muncă redus pentru operatori
• Utilizare îmbunătățită a gazului

Purjare automată

Purjarea elimină gazul periculos rezidual înainte de întreținere sau înlocuirea buteliei.

Gazele de purjare tipice includ:

• Azot
• Azot de înaltă puritate
• Argon

PLC-ul controlează automat timpul de purjare, presiunea și numărul de cicluri.

Reglarea automată a presiunii

Senzorii de presiune monitorizează continuu presiunea de ieșire.

Când apar modificări de presiune, PLC-ul ajustează regulatoarele sau pozițiile valvelor pentru a menține stabilitatea procesului.

Oprire automată de urgență (ESD)

Oprirea de urgență are loc imediat dacă se detectează orice condiție anormală.

Condițiile declanșatoare includ:

• Scurgeri de gaze
• Alarma de incendiu
• Suprapresiunea
• Presiune scăzută
• Defecțiune de ventilație
• Activarea senzorului de cutremur
• Oprire manuală de urgență
• Concentrația de gaz toxic a fost depășită

PLC-ul imediat:

• Închide valvele automate
• Izolează cilindrii
• Activează evacuarea
• Sună alarme
• Trimite notificări
• Înregistrează istoricul evenimentelor

Caracteristici de securitate

Siguranța rămâne prioritatea absolută pentru dulapurile speciale de gaz.

Sistemele moderne controlate de PLC încorporează mai multe straturi de protecție.

Monitorizare continuă a scurgerilor de gaze

Detectoarele de gaz funcționează 24 de ore pe zi.

Timpul de răspuns la detectarea scurgerilor este de obicei mai mic de o secundă.

Niveluri multiple de alarmă

Clasificările alarmelor includ:

• avertizare
• Alarma mare
• Alarmă critică
• Închidere de urgență

Alarmele vizuale și sonore asigură conștientizarea imediată a operatorului.

Interblocări de siguranță

Interblocările tipice includ:

• Blocarea ușii
• Interblocarea ventilației
• Interblocare prin presiune
• Interblocare detector de scurgeri
• Interblocarea opririi de urgență
• Interblocare alarmă de incendiu

Acestea previn condițiile de funcționare nesigure.

Fire Protection

Multe sisteme integrează:

• Detectoare de căldură
• Detectoare de fum
• Interfețe de stingere a incendiilor
• Compatibilitate FM-200
• Sisteme cu agenți curați

Monitorizare redundantă

Parametrii critici utilizează adesea senzori redundanți pentru o fiabilitate îmbunătățită.

Transmițătoarele duale de presiune și detectoarele de gaz duplicate reduc riscurile de defecțiune.

Comunicare și Integrare Industrie 4.0

Fabricile moderne de semiconductori necesită monitorizare centralizată.

Dulapurile de gaz controlate de PLC acceptă mai multe protocoale de comunicare, inclusiv:

• Modbus RTU
• Modbus-TCP
• Ethernet/IP
• PROFINET
• DeviceNet
• OPC UA
• SECS/GEM

Aceste protocoale permit o integrare perfectă cu:

• sisteme SCADA
• Sisteme de management al clădirilor (BMS)
• Sisteme de execuție a producției (MES)
• Sisteme de automatizare a fabricii
• Sisteme de monitorizare a mediului

Monitorizarea de la distanță permite inginerilor să supravegheze performanța dulapurilor din camere de control centralizate.

Avantajele dulapurilor de gaz complet automate, controlate de PLC

Siguranță îmbunătățită

Automatizarea reduce semnificativ expunerea operatorilor la gaze periculoase.

Oprirea de urgență are loc mult mai rapid decât răspunsul manual.

Eficiență mai mare a producției

Comutarea automată a cilindrilor elimină timpii de nefuncționare în timpul înlocuirii cilindrilor.

Producția continuă fără întrerupere.

Livrare constantă de gaz

Reglarea PLC menține presiunea și debitul stabile.

Acest lucru îmbunătățește consecvența procesului și calitatea produsului.

Eroare umană redusă

Automatizarea minimizează acționarea manuală a valvelor și greșelile procedurale.

Secvențele de operare standardizate îmbunătățesc repetabilitatea.

Întreținere mai ușoară

HMI-ul oferă mementouri pentru întreținere și informații de diagnosticare.

Localizarea defecțiunilor devine mai rapidă și mai precisă.

Înregistrare completă a datelor

Fiecare eveniment este înregistrat automat, inclusiv:

• Istoricul alarmelor
• Tendințe de presiune
• Operațiunile valvelor
• Consumul de gaz
• Înregistrări de întreținere
• Acțiunile operatorului

Datele istorice susțin mentenanța predictivă și conformitatea cu reglementările.

Aplicații industriale tipice

Dulapurile pentru gaze speciale, complet automate, sunt utilizate pe scară largă în numeroase industrii.

Fabricarea semiconductoarelor

Aplicațiile includ:

• BCV
• PECVD
• ALD
• Gravura
• Implantarea ionică
• difuziune
• Curățenie
• Litografie

Producție LED

Suport pentru gaze speciale:

• MOCVD
• Epitaxie
• Tratament de suprafață
• Curățarea camerei de proces

Producția de celule solare

Dulapurile de gaz controlează gazele speciale utilizate în:

• Depunerea în peliculă subțire
• PECVD
• Pasivarea suprafeței

Industria farmaceutică

Gazele de înaltă puritate sunt utilizate pentru:

• Fabricație sterilă
• Controlul procesului
• Laboratoare analitice
• Instalații de cercetare

Laboratoarele Universitare

Laboratoarele de cercetare necesită un control precis al gazelor pentru:

• Știința materialelor
• Sinteză chimică
• Nanotehnologia
• Instrumentare analitică

Selectarea materialelor

Dulapurile de gaz de înaltă puritate necesită materiale atent selectate.

Materialele umezite comune includ:

• Oțel inoxidabil 316L VAR
• Oțel inoxidabil 316L VIM-VAR
• Hastelloy
• Aliaje de nichel

Finisajul suprafeței atinge de obicei:

• Ra ≤ 0.25 μm

Tubulatura electrolustruită minimizează generarea de particule și contaminarea.

Sudarea orbitală îmbunătățește și mai mult curățenia și integritatea scurgerilor.

Conformitatea cu standardele internaționale

Dulapurile de gaze speciale fiabile ar trebui să respecte standardele de siguranță recunoscute la nivel internațional, inclusiv:

• SEMI S2
• SEMI S6
• SEMI S8
• SEMI F19
• NFPA 55
• NFPA 318
• Standardele CGA
• ISO 9001
• Certificarea CE
• Cerințe UL (unde este cazul)

Conformitatea asigură atât siguranța operatorilor, cât și compatibilitatea cu instalațiile globale de producție a semiconductorilor.

Factori de luat în considerare la alegerea unui dulap de gaz

Alegerea dulapului potrivit pentru gaze speciale, complet automat, necesită evaluarea mai multor parametri tehnici.

Considerațiile cheie includ:

• Tipul de gaz special
• Nivelul de puritate al gazului
• Clasificarea toxicității
• Dimensiunea și cantitatea cilindrului
• Debitul necesar
• Presiune de lucru
• Cerințe de epurare
• Tehnologie de detectare a scurgerilor
• Compatibilitatea protocolului de comunicare
• Clasificarea camerelor curate
• Nivel de automatizare
• Capacitate de extindere viitoare
• Cerințe de întreținere preventivă

Parteneriatul cu un producător experimentat asigură adaptarea sistemului la cerințele procesului, respectând în același timp toate reglementările de siguranță aplicabile.

Tendințe viitoare de dezvoltare

Pe măsură ce producția inteligentă continuă să evolueze, dulapurile speciale pentru gaze devin din ce în ce mai inteligente.

Inovațiile emergente includ:

• Predicția defecțiunilor asistată de inteligență artificială
• Monitorizare de la distanță bazată pe cloud
• Tehnologia digitala gemene
• Analiza predictivă a mentenanței
• Calcul de margine
• Îmbunătățiri ale securității cibernetice
• Senzori activați pentru IoT
• Sisteme de ventilație eficiente din punct de vedere energetic
• Funcții de calibrare automată
• Software de autodiagnosticare

Aceste progrese vor îmbunătăți și mai mult siguranța, fiabilitatea și eficiența operațională, reducând în același timp costurile de întreținere și timpii de nefuncționare.

Concluzie

O dulap complet automat pentru gaze speciale cu control PLC este mult mai mult decât o incintă de depozitare - este o platformă inteligentă de siguranță și gestionare a gazelor, concepută pentru mediile industriale solicitante de astăzi. Prin combinarea controlului logic programabil, a monitorizării în timp real, a reglării automate a presiunii, a schimbării buteliilor, a detectării scurgerilor, a opririi de urgență și a integrării perfecte în fabrică, aceste sisteme oferă niveluri excepționale de siguranță, fiabilitate și eficiență operațională.

Pentru industrii precum producția de semiconductori, fotovoltaica, industria farmaceutică, laboratoarele de cercetare și prelucrarea materialelor avansate, investiția într-o dulap special de gaz controlat de PLC ajută la protejarea personalului, la menținerea calității produselor, la reducerea timpilor de nefuncționare și la respectarea standardelor internaționale stricte de siguranță. Pe măsură ce tehnologiile Industry 4.0 și ale fabricilor inteligente continuă să evolueze, dulapurile de gaz complet automatizate vor rămâne o piatră de temelie a sistemelor de livrare a gazelor sigure, conectate și de înaltă performanță.

Pentru mai multe informații despre dulapul de gaze speciale complet automat cu control PLC, puteți vizita Jewellok la https://www.jewellok.com/product-category/chemical-delivery-system/.
